無人機測圖、GPS測圖是我們最優先考慮的測圖方式，遇到密集遮擋、地下空間測圖等，我們不得不采用傳統全站儀進行測圖。但在此時，使用全站儀也需要頻繁搬站才能完成，所以留給全站儀的都是最難啃的 “硬骨頭”。

　　傳統的全站儀測圖中，如何在實現內外業一體化的同時又保證最高的測圖效率，啃下這塊“硬骨頭”？我們通常采用“一步測量法”，今天就要為大家介紹一種高效的徠卡全站儀“一步測量法”地形測量方案。

　　如何實現全站儀導線測量和碎部測量同步采集？

　　“一步測量法” ，即在圖根導線選點、埋樁后，導線測量和碎部測量同步進行。我們首先就要實現導線測量和碎部測量同步采集。徠卡Captivate全站儀機載免費“測量”程序就可以完成“一步法”外業數據采集全流程。

　　在 “測量”程序中您可以通過“前視點”功能進行測量順序、測量限差的設定，實現圖根導線后視點和前視點的多測回觀測過程，如使用徠卡TS16自動型全站儀，導線測量的觀測過程還可以自動完成。同時“測量”程序又具備碎部點的采集功能，在機載“測量”程序就可以完成“一步法”外業數據采集全流程。

　　如何進行“一步測量法”內業處理？

　　前面已經提到，我們通過“測量”程序就實現了導線測量和碎部測量的同步采集，內業處理時將導線測量數據和碎部點測量數據進行區分并分開處理就變得尤為重要，我們需要先對導線觀測數據進行平差計算，后利用平差后的導線坐標來改正碎部點的坐標。徠卡Infinity軟件和徠卡CAD軟件均可完成 “一步測量法”內業處理全流程。

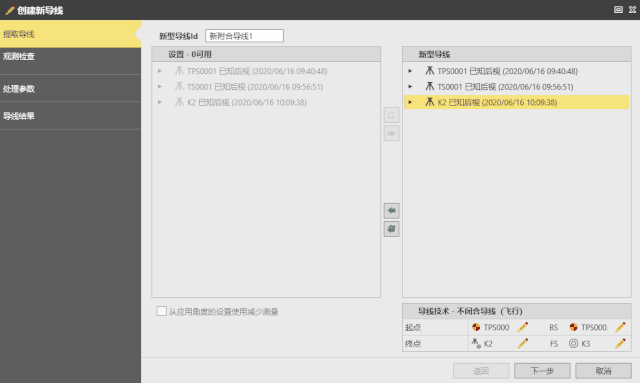

　　徠卡Infinity軟件是一款較強的內外業一體化數據處理軟件，既能進行GPS處理也能進行全站儀的數據處理，可以實現內外業一體化的“一步測量法”全流程。其TPS處理模塊導線功能可識別導線觀測數據后進行導線的快速編輯并實現導線的平差處理。

　　導線平差后，所有的導線點坐標將會更新，同時相應導線點測站也會更新，相應的測站測量的碎部點坐標也會更新，最后您可以導出通用格式文件用于地形圖繪制。

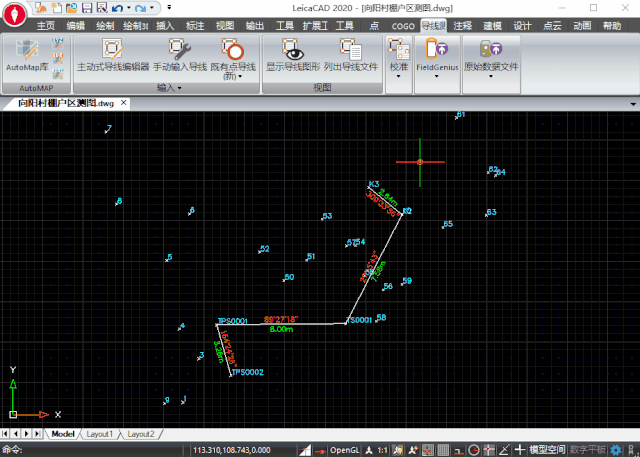

　　徠卡CAD擁有較強的主動導線編輯技術和主動式坐標編輯技術，同時擁有較強的導線平差功能。主動導線編輯器對導線進行編輯并平差處理后，您可以在主動式坐標編輯器中將導線點進行鎖定，通過“重算導線坐標”功能，此時所有的碎部點將會根據最新的導線成果進行更新，這樣您就可以根據最新的碎部點坐標進行后續繪圖作業。

　　徠卡全站儀“一步測量法”方案總結

　　1、“一步測量法”圖根導線測量和碎部測量均在基礎“測量”中同步完成，外業采集具有更高的作業效率。

　　2、徠卡Infinity和徠卡CAD均可實現“一步測量法”的內外業一體化，內業處理都是先對導線觀測數據進行平差計算，后利用平差后的導線坐標來改正碎部點的坐標，提高了碎部點的點位精度，有效避免圖根導線改化引起的誤差，解決了“一步測量法”的最大應用限制。

　　3、采用“一步測量法”的方式，可少設一次站，少跑一遍路，同時減少重復設站引起的對中誤差和定向觀測誤差，減少作業時間和成本，提高測圖效率。
